Энергетические диаграммы примесных полупроводников

Донорные и акцепторные полупроводники

Посмотреть анимацию

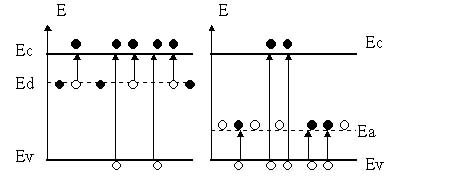

     Уровни доноров ED и акцепторов EA расположены в запрещенной зоне:
уровни ED -вблизи дна зоны проводимости,
уровни EА -вблизи потолка валентной зоны.
Отрыв лишнего электрона от донора или добавление недостающего электрона к акцептору требует затраты энергии ионизации . (Eион)
     Энергетические уровни примесных атомов, расположенные вблизи разрешенных зон, называются мелкими. Ряд примесей дает глубокие уровни, находящиеся вблизи середины запрещенной зоны.
     Энергетические уровни доноров и акцепторов могут быть как мелкими, так и глубокими. Более того, одна примесь может создавать несколько уровней в запрещенной зоне. Ловушками захвата являются дефекты решетки, нейтральные в условиях термодинамического равновесия и способные захватывать носители заряда одного знака и освобождать их. Энергетические уровни таких ловушек лежат вблизи разрешенных зон и не принимают участия в процессах рекомбинации, иногда их называют уровнями прилипания.
     Ловушки, участвующие в процессах рекомбинации, называются рекомбинационными, они характеризуются глубокими уровнями.
     Особую роль в любом реальном полупроводнике играет его поверхность. Структурные нарушения кристаллической решетки и наличие адсорбированных атомов создают вблизи поверхности дополнительные энергетические уровни, называемые поверхностными. Эти уровни могут занимать различное положение на энергетической диаграмме, чаще всего они находятся в пределах запрещенной зоны.
