Эквивалентная схема диода.

С учетом полученных дифференциальных параметров можно построить эквивалентную малосигнальную схему диода для низких частот (а, б, в). В этом случае наряду с уже описанными элементами - дифференциальным сопротивлением (рис. а) и емкостями диода (рис. б) необходимо учесть омическое сопротивление квазинейтрального объема базы (r об ) диода. Сопротивление квазинейтрального объема эмиттера можно не учитывать, поскольку в диодах эмиттер обычно легирован существенно более сильно, чем база.

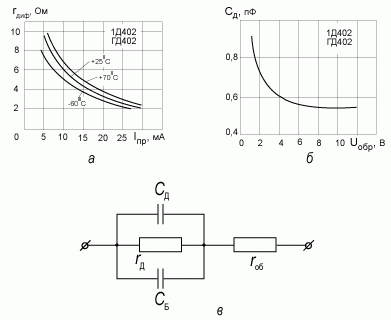

Приборные характеристики и эквивалентная малосигнальная схема для выпрямительных диодов :
а) зависимость дифференциального сопротивления диода ГД402 от величины тока при прямом смещении;
б) зависимость емкости диода ГД402 от обратного напряжения; в) эквивалентная малосигнальная схема диода для низких частот
